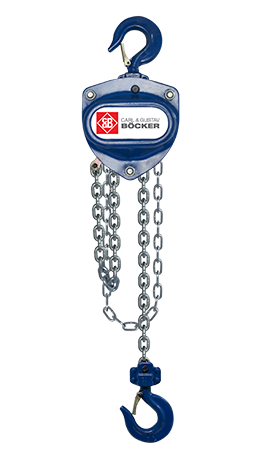

Stirnradflaschenzug
... entwickelt zum Heben von Lasten und industrielle Anlagen
|
|
 |
entwickelt und gebaut für industrielle Anlagen |
|
standardmäßig ausgerüstet für 3 m Hubhöhe |
|
hochfeste galvanisch verzinkte Rundstahlkette nach EN 818-7 RT |
|
neues ergonomisches Design |
|
eingebaute Kugellager ermöglichen eine einfache Wartung |
|
drehbare, gelagerte Trag- und Lasthaken mit Hakensicherung |
Unsere Stirnradflaschenzüge werden zum Heben von Lasten und industriellen Anlagen entwickelt. Das ergonomische Design und die eingebauten Kugellager ermöglichen das Arbeiten unter geringem Kraftaufwand.
|
|
| Artikel-Nr. |
Hubkraft |
Hub |
Anzahl der |
Hebeldruck bei |
Ketten- |

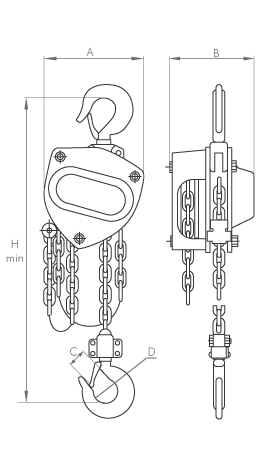

Abmessungen in mm |
Gewicht |
|
in t |
in m |
Kettenstränge |
Vollast N |
maß |
A |
B |
C |
D |
H |
in kg |
| Stirnradflaschenzug / Handkettenzug |
| 509.005-3000 |
0,5 |
3 |
1 |
240 |
5x15 |
148 |
132 |
23,0 |
35 |
345 |
11,0 |
| 509.010-3000 |
1,0 |
3 |
1 |
250 |
6,3x19,1 |
172 |
151 |
26,0 |
40 |
376 |
12,5 |
| 509.015-3000 |
1,5 |
3 |
1 |
265 |
7x21 |
196 |
173 |
29,5 |
45 |
442 |
17,8 |
| 509.020-3000 |
2,0 |
3 |
1 |
335 |
8x21 |
210 |
175 |
34,0 |
50 |
470 |
19,5 |
| 509.030-3000 |
3,0 |
3 |
2 |
290 |
7x21 |
230 |
176 |
37,5 |
55 |
565 |
29,0 |
| 509.050-3000 |
5,0 |
3 |
2 |
360 |
10x30 |
280 |
189 |
41,0 |
65 |
688 |
41,3 |
-
-
