Schleusenwinde mit Fußwinkel - Typ 40

... mit Sicherheits-, Sicherheits-Ratschenkurbel und Druckrollen-Sicherheitskurbel erhältlich

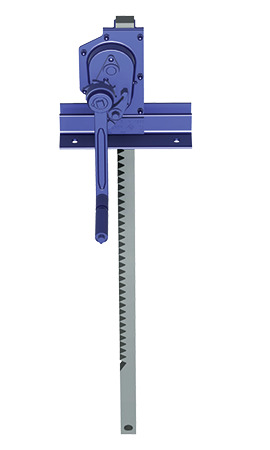

Schleusenwinde mit Fußwinkel
geprüft und hergestellt nach DIN 7355:1970
für Zug oder Druck geeignet, je nach Einbauweise
Lastdruckbremse

Unsere Schleusenwinden mit Fußwinkel (alternativ mit Fußplatte - Typ 41) wurden zum Öffnen und Schließen der Schütztafeln am Wehr entwickelt. Eingesetzt werden sie aber auch in der Landwirtschaft, im Werkstattbereich oder Anlagenbau.

Sie sind ebenfalls als Schleusenwindenanlagen mit Verbindungsachsen lieferbar. Schleusenwinden können in gewünschten Sonderausführungen nach Zeichnung oder Skizze angefertigt werden, auch in verzinkter Ausführung lieferbar. Ein Bohrbild kann nach Kundenanfrage angebracht werden.

Fragen Sie einfach unser kompetentes Team. Wir beraten Sie gerne telefonisch unter der Nummer 02191 57600-1 oder schreiben Sie uns eine E-Mail.




    Artikel-Nr. Hubkraft Hub (H) Abmessungen in mm Gewicht
    in t in mm A C C1 C2 C3 D D1 E E1 K in kg
    Schleusenwinde mit Sicherheitskurbel (Siku)
    140.015-0800.01 1,5 800 1150 260 200 150 100 18 13 50 130 250 14
    140.030-0800.01 3 800 1260 260 200 147 100 22 17 50 130 250 24
    140.050-0800.01 5 800 1280 290 220 158 108 22 18 50 130 250 32
    140.100-0800.01 10 800 1405 400 320 190 130 25 21 65 250 300 53
    Schleusenwinde mit Sicherheits-Ratschenkurbel (Raku)
    240.015-0800.01 1,5 800 1150 260 200 150 100 18 13 50 130 250 14
    240.030-0800.01 3 800 1260 260 200 147 100 22 17 50 130 250 24
    240.050-0800.01 5 800 1280 290 220 158 108 22 18 50 130 250 32
    240.100-0800.01 10 800 1405 400 320 190 130 25 21 65 250 300 53
    Schleusenwinde mit Druckrollen-Sicherheitskurbel (DSK)
    340.015-0800.01 1,5 800 1150 260 200 150 100 18 13 50 130 250 14
    340.030-0800.01 3 800 1260 260 200 147 100 22 17 50 130 250 24
    340.050-0800.01 5 800 1280 290 220 158 108 22 18 50 130 250 32
